Seminarski rad:
10 najosnovnijih naredbi CISCO IOS-a
Postati vješt sa CISCO IOS-om znači naučiti najosnovnije naredbe i kako ih koristiti. Sljedećih 10 naredbi su takve da se na njih trebalo oslanjati pri rukovanjem raznih konfiguracija i troubleshooting zadataka.
01. Naredba "?"
Iako se čini nepotrebnom, naredba "?"(help) je osnova korištenja CISCO IOS-a, pošto kroz korištenja tisuća naredbi, neke će biti vrlo lako zaboraviti.
Naredba se može koristiti ne nekoliko načina: - za ispis svih naredbi: napišite "?" na početku naredbenog retka
- za prikaz parametri naredbe: npr. za naredbu "show ip ?" biti će vraćena vrijednost <CR> kao parametar koji stoji uz naredbu
- za ispis svih naredbi koje počinju određenim slovom: npr. za slovo "c" bismo napisali "show c?"
Osim ovih nekoliko primjera, naredba "?" može se koristiti na mnoge druge načine.
*slika 1.1
02. "show running-configuration"
Spomenuta naredba pokazuje trenutnu konfiguraciju routera(hrv. usmjernik), switcha(hrv. prekidač) i firewalla(hrv. vatrozid). Running-configuration je konfiguracija spremljena unutar memorije routera, te se može promijeniti kada se naprave promjene routera. Promijene konfiguracije ne ne spremaju dok se ne izvrši naredba "copy running-configuration setup". Naredba se također može skratiti oblikom: "sh run".
*slika 2.1
03. "copy running-configuration startup-configuration"
Ova naredba sprema konfiguraciju koja se trenutno mijenja(running-configuration) na NVRAM(nonvolatile RAM), i ukoliko se ugasi računalo, NVRAM će spremiti promjene. Ova naredba se može skratiti oblikom: "copy run start". "Copy" naredba također može kopirati running ili startup konfiguraciju od routera na TFTP server u slučaju da se nešto dogodi routeru.

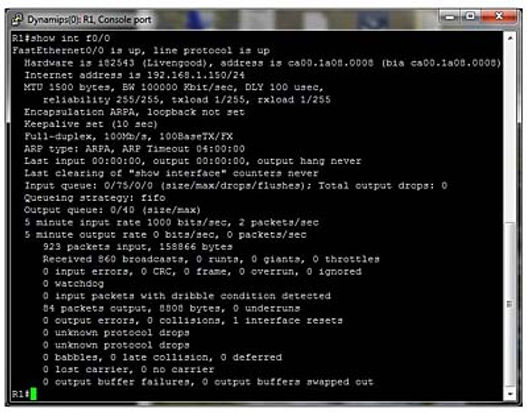

04. "show interface"
Ova naredba prikazuje status routerovih sučelja. Među ostalim stvarima, naredba će prikazati: stanje sučelja, stanje protokola na sučelju, korisnost, greške i MTU(Maximum Transmission Unit). Naredba se može skratiti oblikom: "sh int", te je osnova kod troubleshootinga routera ili switcha, te može specificirati određeno sučelje, npr. "sh int g0/0".
*slika 3.1
05. "show ip interface"
Popularnije od prošle su naredbe "show ip interface" i "show ip interface brief". Prva spomenuta naredba prikazuje puno korisnih informacija o konfiguraciji i stanju IP protokola i njegovih servisa, na svim sučeljima. Druga spomenuta naredba je druga verzija prve, samo što pokazuje sažetak stanja sučelja na routeru, uključujući IP adresu, stanje sloja broj 2 i 3.
*slika 4.1
06. "config terminal, enable, interface, router"
CISCO routeri imaju različite načine rada u kojima samo određene stvari mogu biti prikazane i promijenjene. Prebacivanje iz jednog načina rada u drugi je kritično kod uspješne konfiguracije routera.
Npr. kod ulogiravanja, prvo smo u korisničkom načinu rada. Od tamo napišemo enable da bismo se prebacili u priviliged način rada(u tome načinu rada možemo sve prikazati, ali ne možemo praviti promjene). Sljedeće, upišemo li "config terminal(config t)" prebacili bi se u način rada globalne konfiguracije(ovdje možemo mijenjati globalne parametre), a kako bih promijenili podatke poput IP adrese upisujemo naredbu "config interface". Za izlazak iz načina rada koristimo naredbu "exit".
07. "no shutdown"
Spomenuta naredba podiže sučelje. Ona mora biti korištena u načinu konfiguracije sučelja. Korisno je za nova sučelja i troubleshooting. Kada imamo problema sa sučeljem želimo pokušati "shut" ili "no shut", ali naravno, u slučaju da želimo ugasiti sučelje, možemo izostaviti "no" dio naredbe. Naredbu možemo skratiti oblikom: "no shut".
08. "show ip route"
Ova naredba prikazuje routerovu tablicu usmjeravanja. U njoj se nalazi popis mreža koje router može dohvatiti, routerovu prednost za njih, te kako do njih doći. Može se skratiti oblikom "sh ip ro", te može imati parametre nakon nje, npr. "sh ip ro ospf" za sve ospf rute. za brisanje svih ruta u tablici koristimo: "clear ip route", a za brisanje pojedine rute: "clear ip route x.x.x.x"(x.x.x.x -> IP adresa).
*slika 5.1
09. "show version"
Pomoću ove naredbe dobivamo routerove firmware postavke za podizanje(router's configuration register), datum posljednjeg podizanja, verzija IOS-a, ime IOS datoteke, model routera, RAM i Flash memoriju routera. Možemo skratiti naredbu oblikom: "sh ver".
10. "debug"
Naredba "debug" ima mnogo opcija i ne radi sama. Daje detaljno izvješće o otklanjanju pogrešaka na nekoj aplikaciji, protokolu ili servisu. Npr. naredba "debug ip routing" obavijestit će vas svaki put kada je ruta dodana ili maknuta iz routera. Debugging(hrv. otklanjanje poteškoća) opasan je proces jer ima veći prioritet od svih ostalih procesa. Nakon pokretanja procesa treba biti spreman prekinuti proces pomoću naredbe "no debug" ili "undebug all".
*Slika 6.1
Slike:
1.1
2.1
3.1
4.1
5.1
6.1
Literatura:
Slika 2.1 do 6.1 - Google Slike
